MTK 联发科凹坑型PoP BGA植球整体解决方案

MTK芯片由于较高的性价比,被广泛应用在众多手机设计中。在生产制造或对其作不良分析时,均需要对其进行返修重焊,但因其芯片设计上采用凹坑内植球焊锡的原因,人工除锡植球难度很大,成功率极低,造成大量产品报废。

下面我们将依据实际案例来介绍一下,通过我司设备整体解决方案来实现对它的返修及焊接。

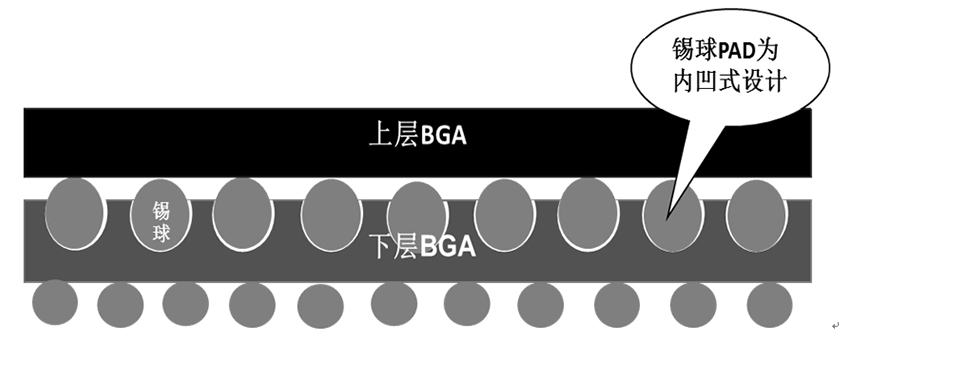

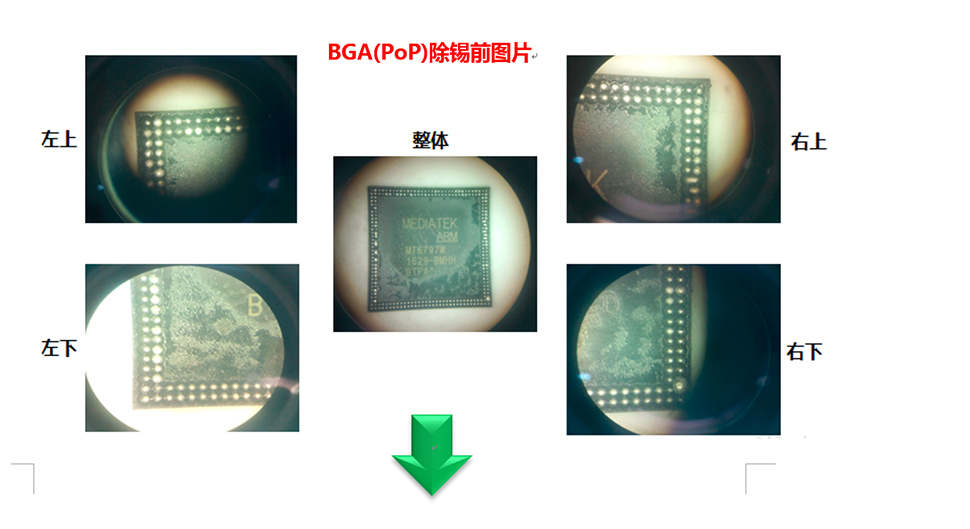

   由于采用的是凹坑式植球,所以很难通过手工将残锡清除干净!

一、验证标准与要求:

1、目的/用途:

在电子部件制造过程中发生的需要对BGA类产品进行返修,如:

1.1 手机、平板、电脑PCBA上BGA(POP)的拆$焊;

1.2 单颗BGA芯片的除锡/植球再利用;

1.3 不良BGA的分析,判定原因需要植球再焊接或测试;

2、要求:

2.1 在拆焊BGA时,不能对BGA或PCBA的外观与功能造成损伤。

2.2 在对BGA进行除锡时,需要进行非接触式安全除锡。

2.3 在对BGA进行植球后,BGA的球径$Pitch需要与来料原装一致。

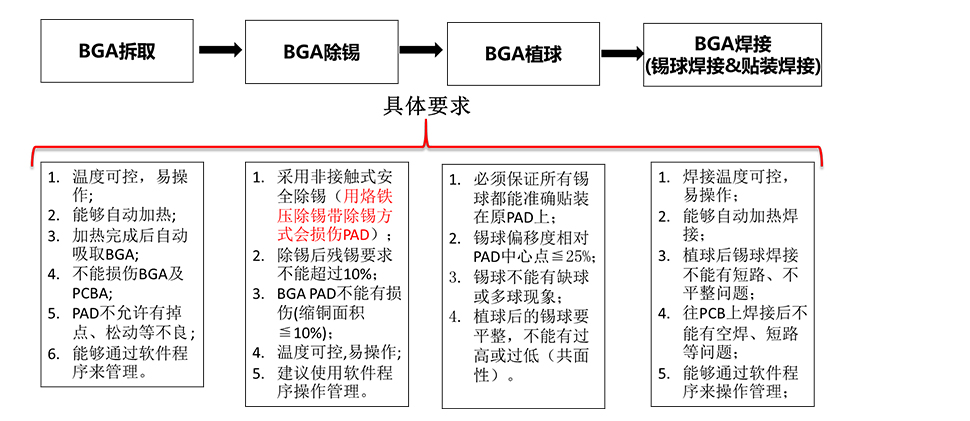

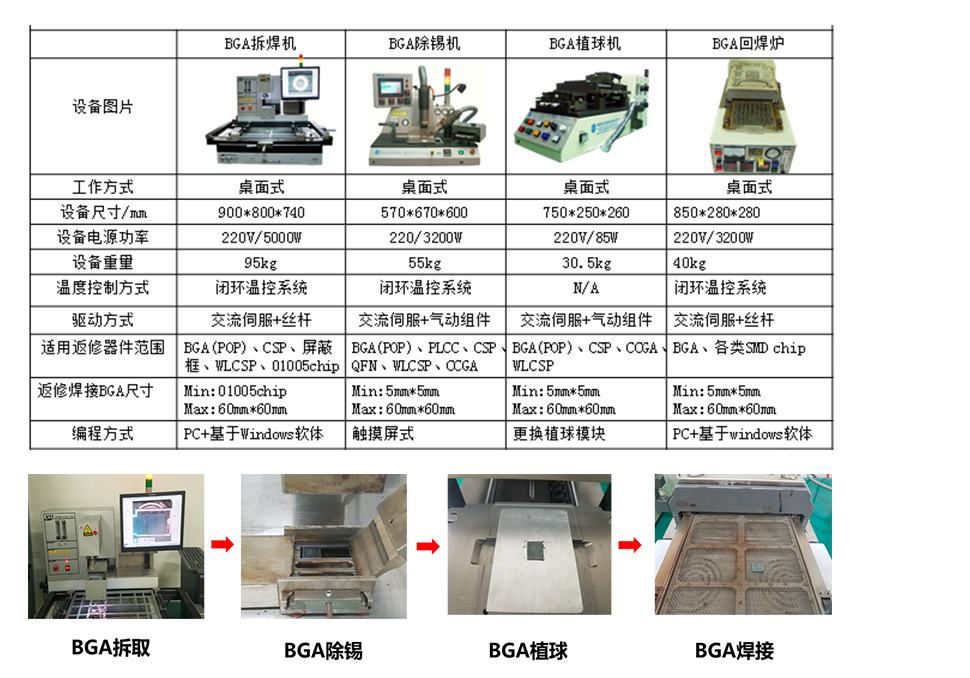

三、验证BGA植球返修整体解决方案设备资料

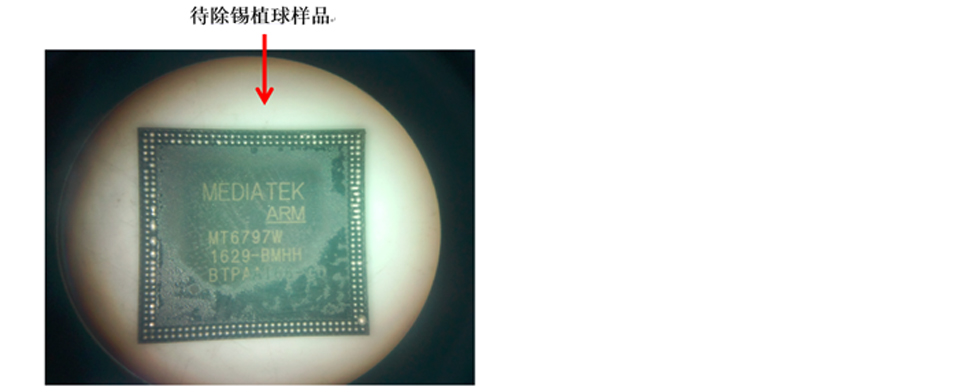

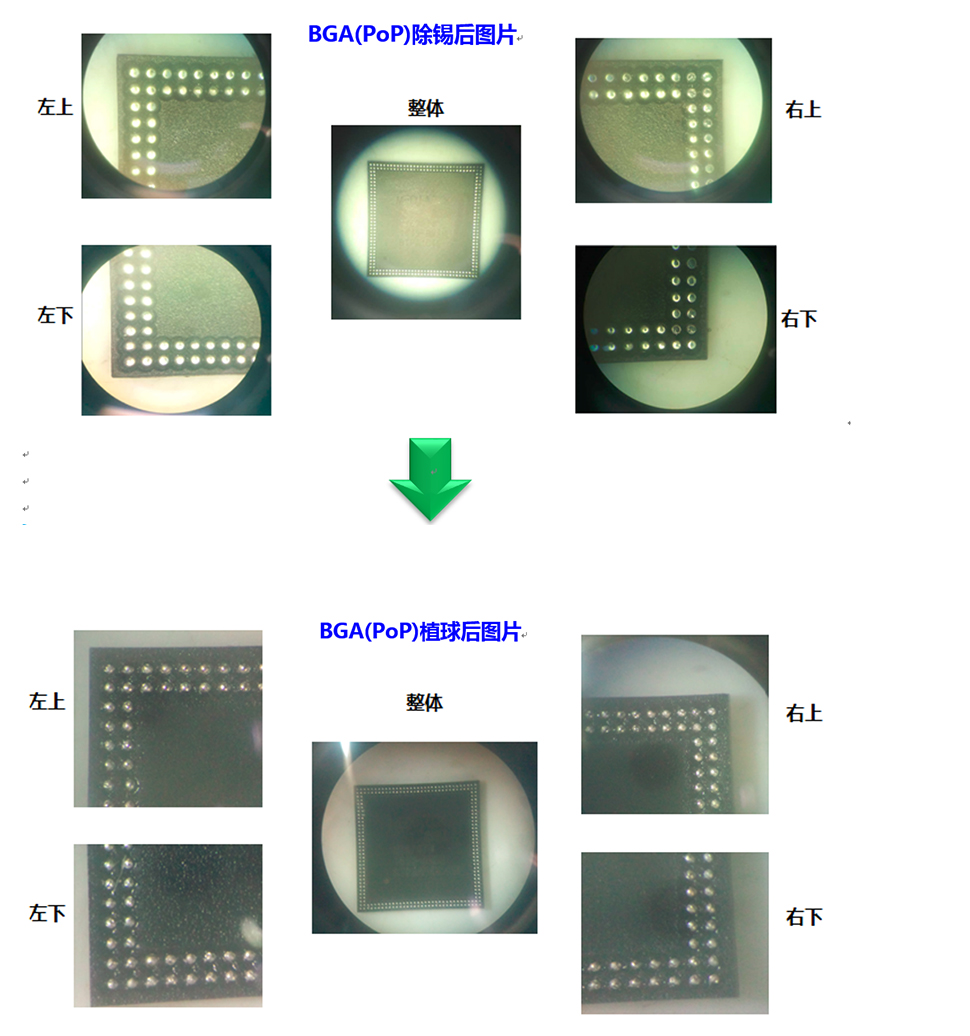

四、验证结果图示

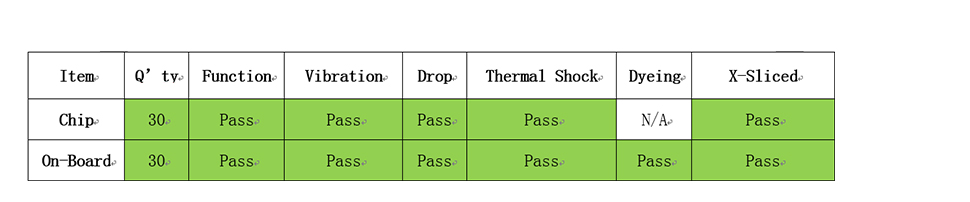

五、品质可靠性检测结果

品质可靠性检测结果.jpg如需了解更多,请登录网址:http//: www.vttech.cn或致电:+86-769-23226000咨询,谢谢!
